Modelle aus dem Märklin - Metallbaukasten

	Bilder sind klickbar für eine vergrößerte Darstellung: Öffnet neues Fenster in Ihrem Browser
Eins vorneweg: Obwohl ein Schwimmkran - dieser Kran schwimmt nicht! Versuche diesbezüglich sind absolut zwecklos, das System hat zu viele Löcher.. Der Schwimmkran ist neben dem Seilbagger eines der Märklin-Vorzeigemodelle der 50er, 60er und frühen 70er des 20. Jahrhunderts.	Gesamtansicht - die V200 am Haken ist Spur H0!
Der Kran ziert diverse Werbeschriften und Märklin-Kataloge über mehr als 20 Jahre, von Ende der 1970er bis etwa 1988 war eine Deko-Version auch im Märklin-Museum zu sehen. Diese trug ständig ein Märklin-Sprint-Auto am Haken und war bis in die 1980er noch mit Beleuchtungsteilen aus dem Märklin - Plus - Sortiment verziert.	Die Ansicht vom "Vorderschiff"

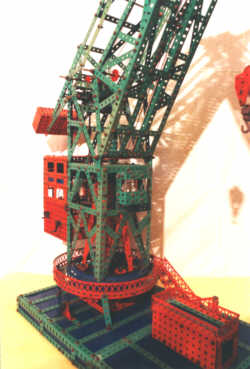

Wie viele sehr große Modelle ist auch der Schwimmkran ein instabiles Modell, wenn man sich sklavisch an die Bauanleitung hält. Das oben beschriebene Ausstellungstück drehte sich beispielsweise um eine 8 mm Welle, wenn meine Erinnerung richtig ist. Märklin hatte bei dem Ausstellungstück auch die Antriebskomponenten in einem mit Teppichboden verkleideten Präsentationssockel versteckt.... .	Sockel und Drehkranz
Der Schwimmkran in der hier gezeigten Variante wiegt etwa 9 kg. Gegenüber der Märklin-Anleitung ist der Ausleger verlängert, dadurch wirkt das Modell realitätsnaher. Auch ist der Drehteller durch die Kombination von Stokys- und Märklin- Teilen mit normalen Kugellagerkugeln ( 8mm ) stabiler als das etwas schwächliche Märklin-Vorbild.	Von Hinten: die Aufhängung des Gegengewichts

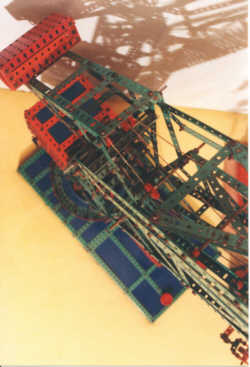

Ebenso schwächlich - wenn auch zugegeben technisch interessant - ist die Lösung der Märklin-Bauanleitung, den Ausleger mit Schnecke und großem Messingzahnrad in die gewünschte Position zu bringen.  Die Kräfte, welche auf dem Zahnrad anliegen, sind so stark, daß dies bis zur Zerstörung des Teils führen kann. Im gezeigten Beispiel wird der Ausleger mit einer M6 - Gewindespindel gehalten und verstellt, was deutlich stabiler ist und das Anhängen einer Last erst ermöglicht.	Ansicht von Oben

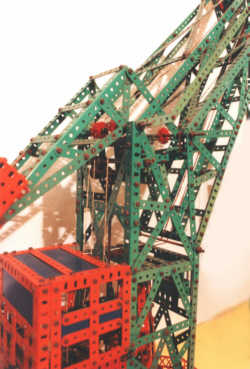

	Anlenkung des Auslegers

Zurück

Alle Angaben erfolgen nach bestem Wissen. Für die Richtigkeit der Darstellung übernimmt der Autor keine Gewähr oder Haftung.
Alle Inhalte sind durch deutsches und internationales Urheberrecht geschützt.


Markus Schild


last revised 2001-10-06
